Elektroniskie izplešanās vārsti
LPF sērijas elektroniskie izplešanās vārsti ir īpaši paredzēti izmantošanai saldēšanas sistēmās. Pateicoties mīksta blīvējuma sēdekļa konstrukcijai, tas var būt tikpat cieši kā solenoīda vārsts, kad tas ir pilnībā noslēgts, tādējādi novēršot šķidrā aukstumaģenta migrāciju uz iztvaicētāju vai kompresoru.
Apraksts
LPF sērijas elektroniskie izplešanās vārsti
LPF sērijas elektroniskie izplešanās vārsti ir īpaši paredzēti izmantošanai saldēšanas sistēmās. Pateicoties mīksta blīvējuma sēdekļa konstrukcijai, tas var būt tikpat cieši kā solenoīda vārsts, kad tas ir pilnībā noslēgts, tādējādi novēršot šķidrā aukstumaģenta migrāciju uz iztvaicētāju vai kompresoru.
Produktu apraksts
| Zīmols: | SANHUA |
| Veids: | LPF sērijas elektroniskie izplešanās vārsti |
| Modelis: | LPF 24-002 |
| P/N: | 10136001502 |
| Materiāls: | Varš |
| Apkalpošana: | 100% oriģināls jauns |
| Vietas izcelsme: | Ķīna |
| Neto svars: | 52.1 g |
| Garantija: | 1 gads |
| Sertifikācija: | CE |
Iespējas
• ĪPAŠI AUGSTS IEKŠĒJAIS CILVĒKUMS, KAS IR TIK LABI KĀ SOLENOĪDA VĀRSTIEM (<1ML/MIN)
• VIENĀDA PROCENTU PLŪSMAS KONSTRUKCIJA LABĀKAM PLŪSMAS REGULĒŠANAI
• SNAP-ON SPOLE VIENKĀRTAI UZSTĀDĪŠANAI
• SPOLE AR IP67 DROŠI STRĀDĀ ĀRKĀRĒJĀ VIDĒ
• PIEMĒROJAMS BEZ EĻĻAS SISTĒMAI
• IEBŪVĒTS sietiņš PIE IEEJAS
• PLŪSMAS VIRZIENS: UNI-PLOW
• LPF...D :60 BAR DIZAINS R744 AUKSĒTĀJAI
Elektriskie parametri
• Nominālais spriegums: 12V DC (± 10 procenti), taisnstūra vilnis
• Ierosināšanas režīms: 1 - 2 fāzes ierosme, vienpolāra iedarbināšana
• Uzbudinājuma ātrums: 30 - 90pps• Pilns gājiena laiks: 6s@90pps
• Strāva: 260 mA/fāze (20 grādi)
• Spoles pretestība: 46 ± 3,7 Ω/fāze (20 grādi)
• Spoles izolācijas klase: E
• Aizsardzības klase: IP 67
• Savietojams ar Sanhua kontrolleru SEC sēriju
Vispārējās īpašības
1. nosacījums: Tc/Te/Sc/SH: 45oC/-10oC/2K/6K (0oC/-20oC/2K/6K R744)
| Vārsta modelis | SēdeklisØ [mm] |
Kv [m3/h] |
Nominālā dzesēšanas jauda [kW] | |||||||
| R134a | R404A | R407F | R448A | R449A | R450A | R452A | R513A | |||
| LPF08 | 0.8 | 0.025 | 2.23 | 1.96 | 3.15 | 2.82 | 2.76 | 1.94 | 2.07 |
1.84 |
| LPF08D | ||||||||||
| LPF10 | 1.0 | 0.04 | 3.64 | 3.2 | 5.14 | 4.60 | 4.49 | 3.16 | 3.37 | 3 |
| LPF10D | ||||||||||
| LPF14 | 1.4 | 0.08 | 6.90 | 6.08 | 9.75 | 8.7 | 8.51 | 6 | 6.39 | 5.69 |
| LPF14D | ||||||||||
| LPF18 | 1.8 | 0.12 | 9.53 | 8.4 | 13.47 | 12 | 11.76 | 8.29 | 8.83 | 7.86 |
| LPF18D | ||||||||||
| LPF24 | 2.4 | 0.2 | 13.04 | 11.5 | 18.43 | 16.45 | 16.09 | 11.34 | 12.1 | 10.75 |
| LPF24D | ||||||||||
|
Vārsta modelis |
SēdeklisØ [mm] |
Kv [m3/h] |
Nominālā dzesēšanas jauda [kW] | |||||||
| R454B | R454C | R455A | R1234uf | R1234ze | R290 | R410A | R744 | |||
| LPF08 | 0.8 | 0.025 | 4.0 | 2.41 | 2.62 | 1.57 | 1.72 | 3.0 | 3.43 |
4.7 |
| LPF08D | ||||||||||
| LPF10 | 1.0 | 0.04 | 6.52 | 3.93 | 4.27 | 2.55 | 2.81 | 4.87 | 5.6 | 7.6 |
| LPF10D | ||||||||||
| LPF14 | 1.4 | 0.08 | 12.36 | 7.45 | 8.10 | 4.84 | 5.32 | 9.23 | 10.6 | 14.4 |
| LPF14D | ||||||||||
| LPF18 | 1.8 | 0.12 | 17.08 | 10.3 | 11.2 | 6.69 | 7.36 | 12.7 | 14.64 | 19.9 |
| LPF18D | ||||||||||
| LPF24 | 2.4 | 0.2 | 23.37 | 14.1 | 15.32 | 9.16 | 10.07 | 17.3 | 20.0 | 27.2 |
| LPF24D | ||||||||||
Piezīme: Maksimālā ietilpība ir norādīta pilnībā atvērtai pozīcijai LPF... ir standarta sērija, LPF...D ir paredzēta lietošanai ar Co2.

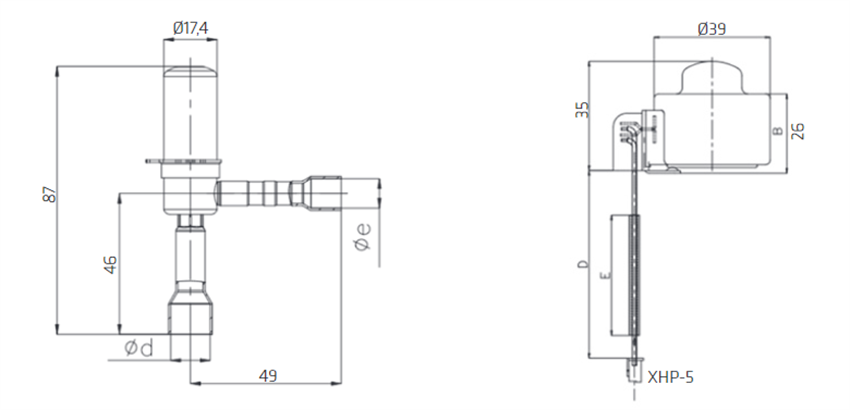

Izmēri
| Vārsta modelis | U11 koda daudzpaka | Izmēri |
Svars (g) |
|
| Øe ieplūde | Ød izvads | |||
| LPF08-001/LPF08D-001 | 10136003202/ 10136003702 | 3/8 | 1/2 | 51.2 |
| LPF08-002/LPF18D-002 | 10136003302/ 10136003802 | 1/4 | 1/4 | |
| LPF10-002/LPF10D-002 | 10136000502/ 10136002002 | 3/8 | 1/2 | |
| LPF10-003/LPF10D-003 | 10136000602/ 10136002102 | 1/4 | 3/8 | |
| LPF14-002/LPF14D-002 | 10136000902/ 10136002402 | 3/8 | 1/2 | |
| LPF14-003/LPF14D-003 | 10136001002/ 10136002502 | 1/4 | 3/8 | |
| LPF18-002/LPF18D-002 | 10136001302/ 10136002802 | 3/8 | 1/2 | |
| LPF24-002/LPF24D-002 | 10136001502/ 10136003002 | 3/8 | 1/2 | |
Spole ir atdalīta
(Mērvienība ir mm)
Kas ir elektroniskie izplešanās vārsti?
Elektroniskie izplešanās vārsti (EEV) ir ierīces, ko izmanto saldēšanas un gaisa kondicionēšanas sistēmās, lai kontrolētu aukstumaģenta plūsmu iztvaicētājā. EEV ir mērierīces veids, kas izmanto elektronisku kontrolieri, lai pielāgotu vārsta atvērumu, pamatojoties uz sistēmas prasībām.
EEV sastāv no vārsta korpusa, barošanas bloka un elektroniskā kontrollera. Vārsta korpusā ir kustīgs virzulis, kas regulē atveres izmēru, caur kuru plūst aukstumaģents. Jaudas galviņas komplektā ir pakāpju motors, kas pārvieto virzuli, un elektroniskais kontrolieris uzrauga sistēmas stāvokli un pielāgo motoru, lai uzturētu vēlamo iztvaicētāja spiedienu.
Elektroniskais kontrolieris saņem ievadi no temperatūras un spiediena sensoriem sistēmā, kā arī no sistēmas vadības paneļa. Pēc tam kontrolieris izmanto šo informāciju, lai noteiktu vajadzīgo vārsta atvērumu, un nosūta signālu uz jaudas galviņu, lai attiecīgi pielāgotu virzuļa stāvokli.
EEV piedāvā vairākas priekšrocības salīdzinājumā ar tradicionālajiem mehāniskajiem izplešanās vārstiem (MXV), tostarp lielāku precizitāti, ātrāku reakcijas laiku un spēju pielāgoties mainīgajiem apstākļiem reāllaikā. Tas padara tos īpaši noderīgus sistēmās ar dažādām slodzēm vai darbības apstākļiem, jo tās var pielāgot aukstumaģenta plūsmu atbilstoši sistēmas prasībām, tādējādi uzlabojot energoefektivitāti un veiktspēju.
